Producţia de tobe de eşapament folosind IO-Link
Automatizarea unei linii de producţie pentru sisteme de eşapament îi permite companiei TURCK să demonstreze flexibilitatea gateway-urilor multiprotocol BL20 în combinaţie cu distribuitoarele TBIL compatibile IO-Link

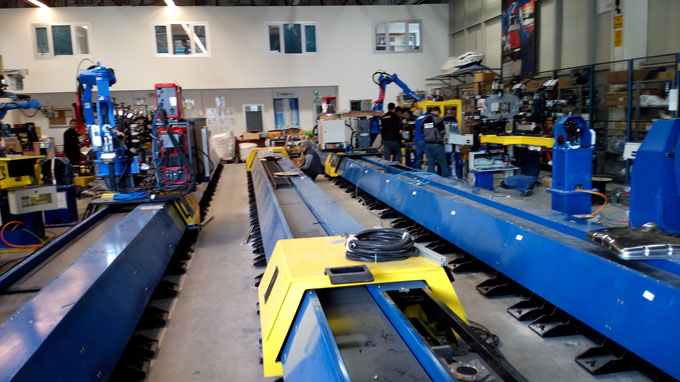

Integratorul de sistem turc Teknodrom Robotik ve Otomasyon proiectează şi implementează construcţia unei linii de producţie în Turcia pentru un producător de top de tobe de eşapament. Cea mai mare provocare a proiectului a fost asigurarea unui grad de flexibilitate a liniei, ce a necesitat o soluţie de automatizare versatilă, robusta şi rezistentă la interferenţe cauzate de sudura care face parte din proces. În căutarea unui furnizor, compania a ales firma Turck datorită portofoliului său extins de senzori, tehnologiei de conectare şi sistemelor I/O, care asigură cu uşurinţă cerinţele tehnologice solicitante, nu doar ca urmare a funcţionalităţii I/O-Link oferite.

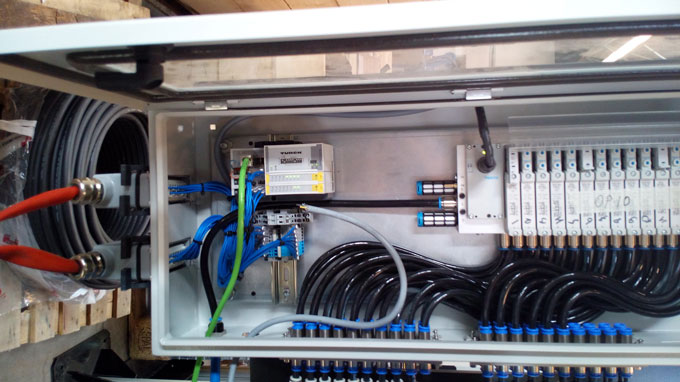

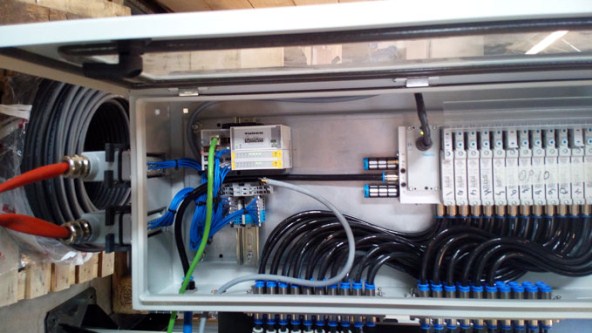

Unul dintre producătorii de top de sisteme de evacuare a ales sistemul I/O modular BL20 de la Turck pentru a asigura un înalt grad de flexibilitate. O caracteristică specială a noii linii de producţie este că sistemul fieldbus trebuie să comunice cu diverse controlere - o aplicaţie ideală pentru sistemul I/O modular BL20 de la Turck. Gateway-ul multiprotocol, cu comunicaţie Profinet, Ethernet/IP şi Modbus TCP şi includ cardurile necesare, permit sistemului BL20 să conecteze diverse semnale la controler şi diferite blocuri de valve ale liniei de producţie. Integratorul de sistem Teknodrom Robotik ve Otomasyon a avut responsabilitatea instalării şi integrării soluţiei de automatizare complete Teknodrom a discutat cu Turck despre senzori şi cerinţele sistemului I/O încă din faza de proiectare.
IO-Link asigură o producţie eficientă

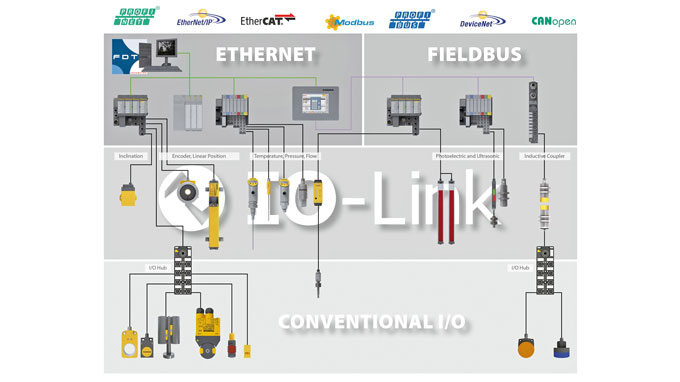

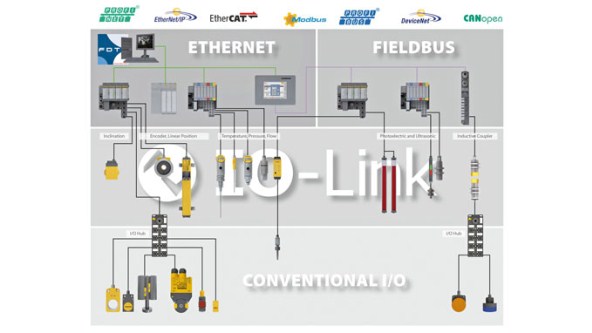

Utilizatorul beneficiază enorm de pe urma flexibilităţii oferite de IO-Link pentru cerinţele sistemului. Gateway BL20-4IOL de la Turck cu module master IO-Link şi huburile cu capabilitate IO-Link de tip IP67-TBIL conectează până la 16 semnale digitale din câmp la tabloul de control cu ajutorul unui simplu cablu cu trei fire. TBIL funcţionează ca un slave IO-Link, aducând 16 semnale digitale la masterul IO-Link de pe gateway BL20. Aceasta reduce considerabil efortul şi erorile de cablare. Joncţiunile pasive alternative cu cabluri multifilare sunt mult mai scumpe şi conectarea lor necesită mai mult timp.
Flexibilitate cu IO-Link
Un alt beneficiu al IO-Link pe linia de producţie devine evident atunci când este necesară schimbarea diverselor unelte: “Dispozitivele de prindere pentru produse trebuie schimbate frecvent în fabrică. Modulele IO-Link din gama BL20 oferă un grad mare de flexibilitate. Pe durata instalării, putem foarte uşor să adaptăm sistemul BL20 şi să adăugăm sau reducem numărul de semnale. “Cu fiecare extindere sau upgrade al liniei beneficiem de această flexibilitate,” spune Selim Çağatay, tehnicianul de control responsabil din partea integratorului de sistem.
Eficienţă cu ajutorul IP67 I/O descentralizate
Chiar şi la liniile de producţie MIG (metal inert gas) soluţia inteligentă IO-Link este semnificativ mai simplă, rapidă şi mai economică decât sistemele de cabluri multifilare. Aduce o contribuţie importantă la asigurarea calităţii. Toate semnalele sunt colectate prin huburi Turck TBIL IP67 IO şi apoi mai departe către BL20 pe o linie cu trei fire. Masterul IO-Link şi gateway-ul multiprotocol gestionează restul comunicaţiei cu controlerele via Ethernet. Datorită transmisiei digitale IO-Link, utilizatorul poate economisi costurile cu cablurile ecranate şi alte măsuri EMC.
