I/O la distanţă în Zonă cu Risc de Explozie

Elantas Beck modernizează cartelele de interfață de 19 "cu sistemul compact excom, de I/O la distanță, de la Turck.

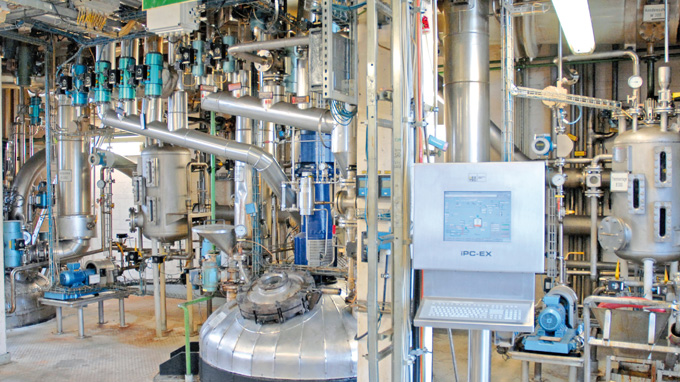

Elantas Beck produce rășini și lacuri de impregnare lichide în Hamburg și este unul dintre cei mai importanți producători de pe această piață. Pe drumul spre produsul final, rășinile trec printr-o linie a reactorului, care este echipată cu numeroase stații de monitorizare pentru temperaturi, presiuni și parametri relevanți pentru proces. Tehnologia de interfață de 19 "a fost instalată în anii 1990 și există puține piese de schimb disponibile astăzi. Acesta este motivul pentru care compania a modernizat prima linie de reactoare cu tehnologie modernă - sistemul excom de la Turck de I/O la distanță.

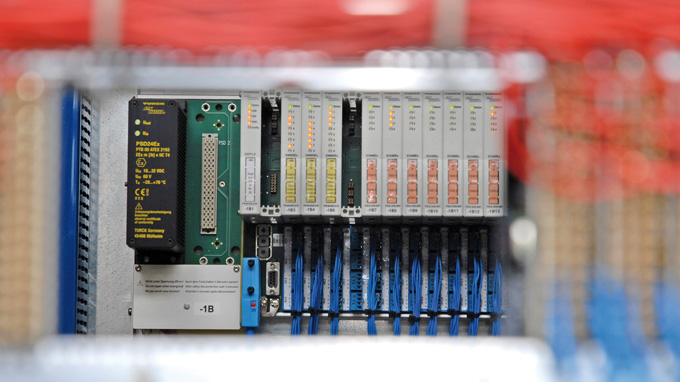

Sistemul I/O la distanţă excom Turck oferă 128 canale digitale sau 64 canale analogice în spaţii mici.

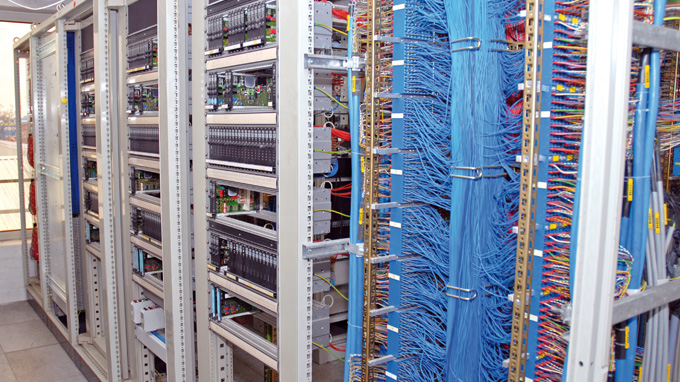

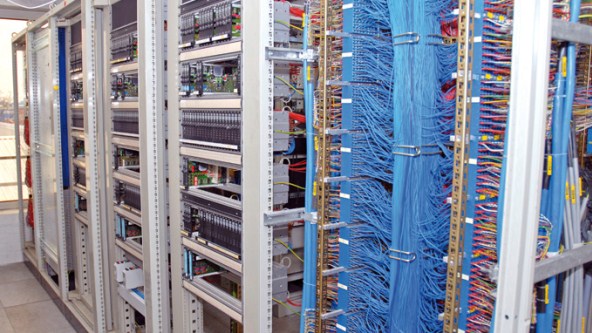

Rack-ul de 19” (în spate) găzduieşte două sisteme excom în locul cardurilor de interfaţă.
Semnale binare & analogice transmise din sala de comutaţie spre carduri interfaţă & către sistemul excom

După mulţi ani de utilizare, cardurile de interfaţă de 19” au început să se defecteze. Cum noile carduri erau tot mai greu de procurat, s-a căutat o alternativă. S-a decis modernizarea tehnologiei interfeţei mai întâi pentru un reactor de linie şi folosirea cardurilor intacte ca piese de rezervă pentru celelalte reactoare de linie.

Fieldbus în locul cardurilor de 19“

Thomas Pölking, şeful mentenanţei, a ales din diverse alternative soluţia fieldbus. “Am dorit o soluţie simplă şi modernă, cu separare-Ex integrată şi o conectare simplă şi directă pe PLC-S7,” explică Pölking. “Înainte de modificare, conexiunea a funcţionat doar indirect.”

După ce în 2008 s-a luat decizia fundamentală de a folosi un sistem I/O la distanţă, a început căutarea unui furnizor. EAB Automation, o companie specializată în modernizări, extensii şi implementări noi de automatizări în fabrici a fost contractată să ajute la aceste căutări.

Montare în rack 19”

Căutând un furnizor de sistem I/O la distanţă, EAB a comparat soluţiile date de diverşi producători înainte de a se opta pentru sistemul I/O la distanţă excom de la Turck. "Cu sistemul excom de la Turck, am găsit o soluţie I/O la distanţă care e foarte uşor de folosit şi atât de compactă, că am putea-o instala în rack-urile de 19” existente, împreună cu toate cele 150 de sisteme I/O” a spus Jochen Ahrend, directorul EAB Automation. Sistemele excom respectă o altă cerinţă a Elantas, deoarece PLC-ul suplimentar pentru reactorul de linie nu mai este necesar. “Acum semnalele sunt trimise la sistemul excom de la Turck şi apoi direct către S7, nemaifiind necesar niciun sistem de control intermediar”, spune Pölking.

Deşi acesta a fost primul proiect în care EAB a implementat excom, a fost o reuşită. În toamna anului 2008, angajaţii au putut instala şi porni sistemul după un curs de numai un weekend, astfel că fabrica a fost complet funcţională luni dimineaţă. “Cum în acel moment nu aveam nicio experienţă cu produsul, Turck ne-a ajutat foarte mult” explică Ahrend. “Chiar şi descrierea a fost foarte bună, iar specialiştii de la Turck ne-au răspuns rapid la toate întrebările suplimentare, pentru a ne putea continua cu succes proiectul.”

Sistem flexibil

Deşi în acest proiect nu a fost instalat un sistem I/O la distanţă în zona cu pericol de explozie, instalarea excom în zonele 1 şi 2 este posibilă. Circuitele de câmp sunt certificate pentru utilizare în zona 0. Modulele I/O cu protecţie IP20 oferă 4 intrări sau ieşiri analogice sau 4-8 intrări sau ieşiri digitale la o lăţime de 18,2 mm. Două alimentări redundante, două gateway-uri redundante şi până la 16 module I/O pot fi instalate într-o arie de 43,2 cm x 20,6 cm x 11 cm. În această configurare, într-un spaţiu mic sunt disponibile până la 128 de canale digitale sau 64 de canale analogice.
