I/O pentru suprimarea prafului

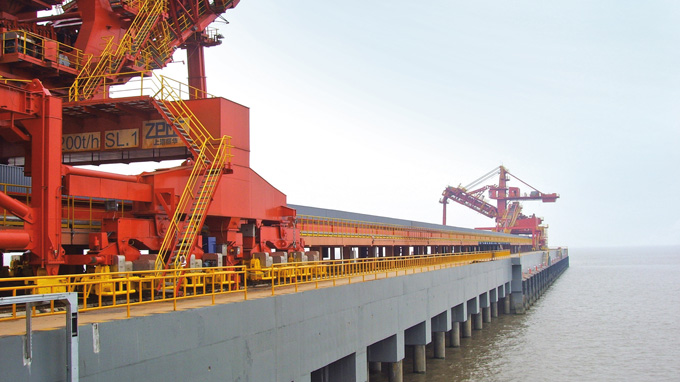

O unitate modernă de transport de minereu de fier a fost dezvoltată în portul Taicang Wugang

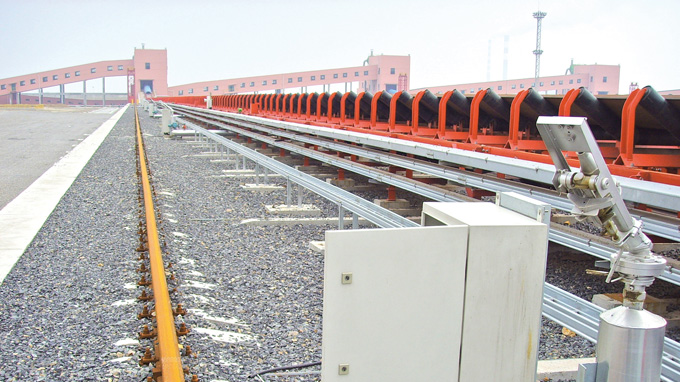

Fiecare aspersor este echipat cu un tablou electric cu staţie BL20

Taicang, situat pe malul sudic al estuarului fluviului Yangtze, este cea mai bună intersecţie pentru transportul coordonat între fluviu şi mare. Pentru a răspunde cererii crescânde de import a minereului de fier şi pentru a oferi servicii de tranzit eficiente pentru minereul de fier în regiunea Yangtze, grupul Ningbo Port, grupul Wuhan Iron & Steel şi grupul Sinotrans au creat compania mixtă Taicang Wugang Port Company Limited în 2003. Pe lângă portul Ningbo, portul Taicang Wugang va fi al doilea port ca mărime pentru producţia locală de fier şi oţel. Dacă portul va fi terminat, traficul anual va fi de 30 de milioane de tone.

Sistem de aspersoare împotriva prafului

Un uriaş excavator cu roată port cupe pentru minereul de fier lucrează cu materialul vrac din portul Taicang Wugang. În timpul operaţiunii de încărcare se produce o cantitate mare de praf. Prin urmare, pentru a reduce impactul prafului asupra mediului, compania a decis instalarea unui sistem de aspersoare. 21 de aspersoare pe fiecare coloană sunt distribuite pe o distanţă de 800 de metri, pentru a acoperi toată zona. Există două metode clasice de control al sistemului de aspersoare. Prima: semnalele fiecărui aspersor vor fi transmise prin cabluri către o unitate centrală de control. Această opţiune ar permite ca pornirea şi programarea sistemului să se facă uşor; însă plasarea nenumăratelor cabluri ar duce la o creştere substanţială a costului.

A doua metodă constă în echiparea fiecărui aspersor cu cu mic PLC pentru control. Deşi această metodă ar putea rezolva problema cablurilor, un număr mare de PLC mici ar creşte costul şi mâna de lucru deoarece este nevoie de programare. De asemenea, soluţiile locale nu sunt ideale pentru lucrările de mentenanţă. Pentru integratorul de sistem Shanghai TGE Environment Equipment & Engineering Co. Ltd. care se ocupă de instalarea sistemului de control, de programarea şi punerea în funcţiune a acestuia, s-a luat în considerare doar soluţia fieldbus. Toate avantajele unui control central pot fi folosite fără dezavantajele unei cablări complexe. Toate semnalele sunt colectate de la staţiile I/O de pe aspersoare şi transmise prin Profibus către controlere.

Sistem BL20 flexibil

După compararea diferitor produse, integratorul de sistem a ales sistemul BL20 Economy de la Turck. Cu conceptul său modular, densitatea mare a semnalelor, dimensiunea mică şi preţul redus per canal, soluţia fieldbus de la Turck a fost opţiunea evidentă.

Software-ul I/O‐assistant de la Turck a fost un alt motiv pentru care BL20 a fost produsul ales. Utilitarul FDT/DTM îl ajută pe utilizator la proiectarea, pornirea şi mentenanţa reţelei. Cu ajutorul I/O-assistant, fiecare staţie BL20 poate fi configurată la faţa locului - fără a trebui să fie conectată la PLC principal.
