Măsurarea poziţiei cu RFID şi Encoder

Wiegand, furnizorul de construcţii pentru parcurile de distracţii, implementează măsurarea poziţiei în două parcuri de distracţii, cu un sistem compus din encodere şi capete de citire/scriere RFID de la Turck, conectat la un controler de siguranţă Hima.

Wiegand, furnizorul de construcţii pentru parcurile de distracţii cu sediul la Hessen, a folosit anterior un encoder la circuitele Wie-Flyers şi Bobkart care oferea doar performanţe limitate în condiţii severe de mediu exterior. După ce acesta nu a mai fost fabricat, Wiegand şi integratorul său ARI-contact au găsit o soluţie robustă şi permanentă bazată pe produsele de la Hima şi Turck. Encoderele Turck, etichete RFID şi capete de citire/scriere vor asigura funcţionarea sigură a acestor circuite din parcurile de distracţii. Combinând detecţia poziţiei incrementală şi cu RFID, sistemul preîntâmpină complet coliziunile. Controlerul de la firma parteneră Hima a fost adaptat aici special la modulele folosite.

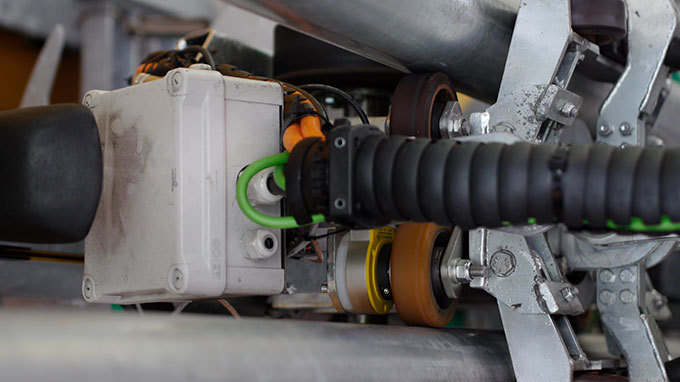

Encoderul QR24 e poziţionat pe rola şinei de ghidaj, de unde transmite impulsuri către controler

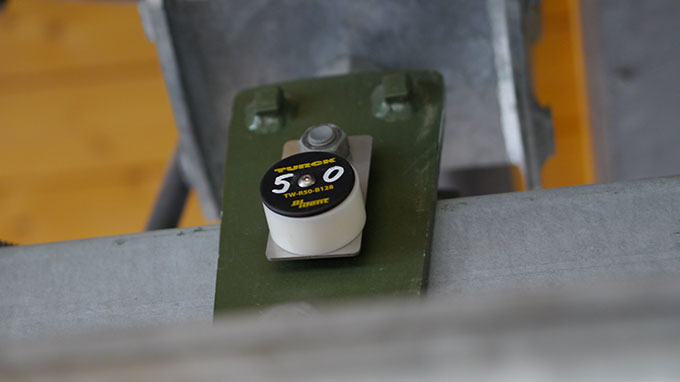

Şina suspendată a Wie-Flyer din Brotterode e echipată cu etichete RFID
Noua soluţie de la Turck şi Hima l-a impresionat pe managerul Oliver Grothkopp

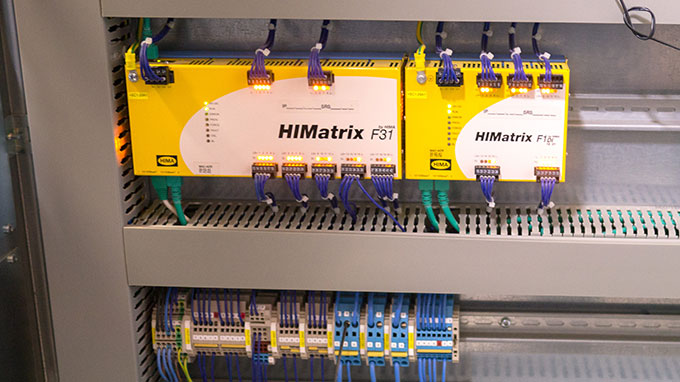

HIMatrix din tabloul electric coordonează celelalte controlere ale circuitelor de distracţii

Josef Wiegand GmbH & Co. KG, , compania cu sediul în Hessen, a patentat circuitele de tobogane de vară, ajungând astfel să fie lider de piaţă în acest sector. Wiegand a introdus câteva inovaţii tehnice circuitelor suspendate Wie-Flyers şi circuitelor Bobkart.

Un controler, diverse opţiuni

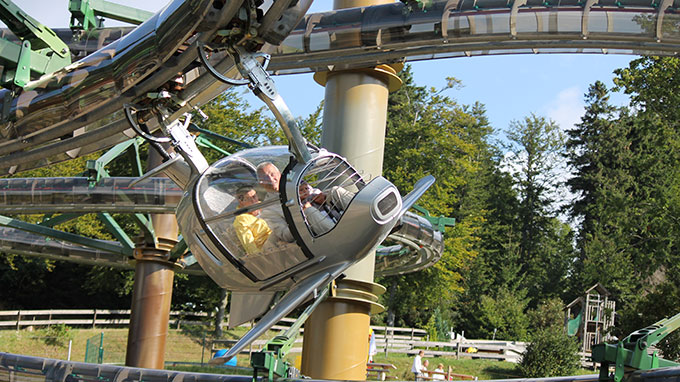

Wie-Flyer e o gondolă suspendată de două locuri, a cărei viteză poate fi controlată de călători. Alimentarea gondolelor se face printr-un sistem integrat în şine. Un sistem automat de control a distanţei este integrat pentru a preîntâmpina coliziunile. Acesta măsoară poziţia fiecărei gondole şi facilitează comunicaţia între acestea. Astfel, gondola din spate ştie întotdeauna poziţia gondolei din faţă.

Bobkart sunt Karturi acţionate electric pe un tobogan din oţel inoxidabil. Cum karturile Bobkart au acelaşi controler ca şi gondolele Flyer, se aplică acelaşi mecanism de control viteză şi prevenire a coliziunii posterioare.

La modelele anterioare Wie-Flyers şi Bobkart, Wiegand a folosit encodere optice combinate cu un controler de siguranţă de la Hima. Când producătorul a încetat să producă encoderul respectiv, Wiegand a căutat un înlocuitor adecvat pentru circuitele de distracţii. Pe lângă aceasta, soluţia anterioară a fost predispusă frecvent erorilor şi problemelor mecanice.

Hima şi Turck oferă soluţia

Wiegand, Hima şi integratorul său ARI-contact au început să caute o soluţie alternativă. Producătorul de controlere a găsit soluţia la Turck. De la colaborarea anterioară, Hima ştia condiţiile de detectare a poziţiei şi de siguranţă pe care trebuia să le îndeplinească sistemul. Hima trebuia să stabilească poziţia fiecărei gondole şi să controleze sau să restricţioneze viteza acesteia pe baza acestor informaţii. Detectarea sigură a poziţiei trebuia garantată şi la viteze mari. Pentru detectarea poziţiei, s-a folosit un encoder şi un sistem RFID.

Proces intensiv de dezvoltare

Soluţia de detectare a poziţiei cu ajutorul RFID şi encoder permite controlerului de la bordul gondolei sau cartului să coordoneze detectarea poziţiei. Turck a dezvoltat un firmware special pentru capetele sale de citire/scriere. Hima a furnizat un bloc de funcţii proiectat special pentru sistemul RFID de la Turck.
