Detecţia piuliţei de sudură

Bolţul de fixare cu senzor integrat identifică sigur piuliţele de sudură şi distanţierele

Pentru a uni foile de tablă, industria auto foloseşte frecvent distanţiere. Pentru a asigura un proces uniform şi fără erori, este necesară monitorizarea continuă pentru a garanta prezenţa acestor piese. Cu noul senzor pentru piuliţele de sudură, Turck oferă acum o alternativă rentabilă şi sigură la metodele de detecţie costisitoare folosite anterior, care sunt predispuse la erori sau defecte.

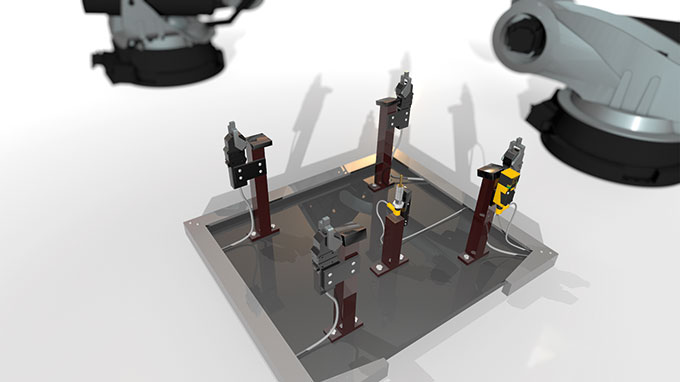

The new welding nut sensors are primarily used in chassis construction in the automotive industry
The magnetic field sensor forms the heart

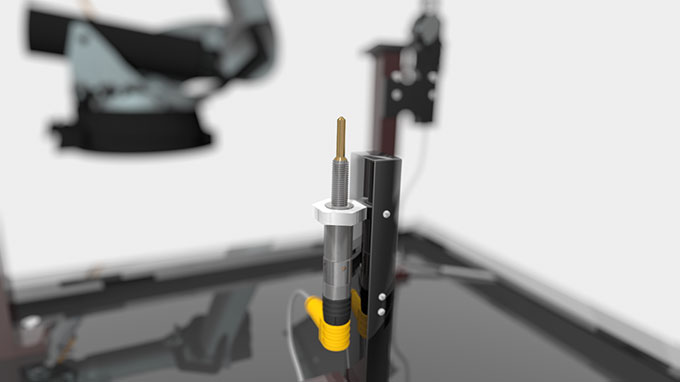

A sheathed stainless steel centering and bushing secures the 1

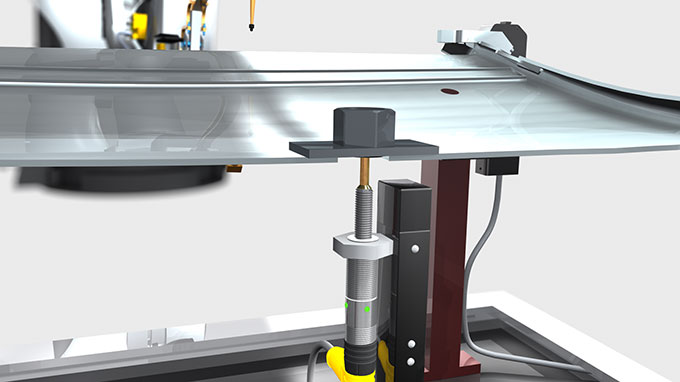

After the operator has placed a welding nut on the location bolt, the sensor sends a signal to the PLC

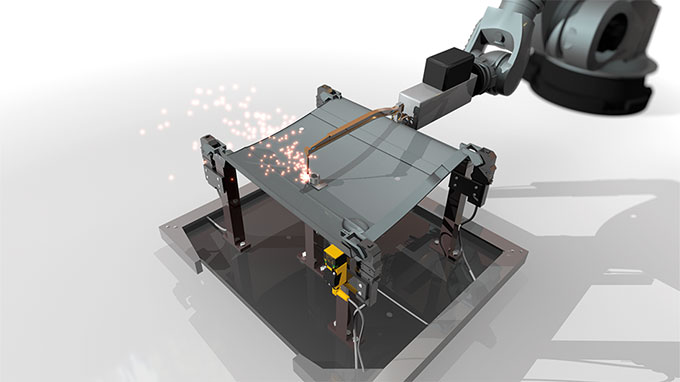

After release by the PLC, the welding robots score the nuts and bushings on the sheet metal

Distanţierele şi piuliţele de sudură asigură că elemente componente precum şasiurile, grinzile cu profil-U, scaunele sau rezervoarele sunt montate conform designului. Dacă lipseşte o singură piuliţă sau bucşă, producţia se opreşte, iar produsul merge la rebuturi. O variantă de rezolvare a problemei de inspecţie a pieselor este folosirea fibrei optice care poate detecta bolţurile din laterală. Dar, cum acumularea stropilor de sudură poate afecta sau chiar întrerupe funcţionarea fibrei optice, acest proces este costisitor şi inadecvat.

Senzori siguri

Cum sistemele optice au tendinţa de a se defecta, senzorii rentabili şi siguri au devenit tot mai solicitaţi. Acesta a fost un motiv pentru Turck ca să dezvolte un senzor robust care să detecteze piuliţele de sudură. A fost dezvoltată o soluţie ingenioasă, care să detecteze metale şi să înlocuiască bolţul de fixare. Senzorul e proiectat pentru atenuarea generată de piuliţele de sudură şi detectează componentele feromagnetice precum bucşe, piuliţe şi discuri. Are carcasă din alamă şi clasă de protecţie IP67. Ledurile indică sigur starea de comutaţie curentă, prezenţa ţintei şi erorile produse.

Cum detecţia piuliţelor de sudură are loc într-un mediu dur, iar angajaţii nu lucrează întotdeauna cu grijă, senzorul trebuie să fie suficient de bine protejat mecanic. Protecţia este asigurată de o bucşă de centrare din oţel inoxidabil inserată în senzor şi fixată cu piuliţa. Senzorul şi bucşa din oţel inoxidabil formează bolţul de fixare. Senzorii pentru piuliţele de sudură pot detecta materialele feromagnetice prin bucşele din oţel inoxidabil (care nu e feromagnetic), astfel încât emit un semnal doar în cazul metalelor magnetice. Cum piuliţele de sudură sunt din oţel, ele reprezintă o ţintă excelentă pentru senzori.

Noul senzor de la Turck poate fi programat să detecteze doar piuliţa, nu şi foaia de metal prin pinul 2 al conectorului M12 x 1 şi adaptorul de programare suplimentar (VB2-SP1). La apăsarea butonului, senzorul "învaţă" atât starea foii de metal, cât şi starea foii de metal şi a piuliţei de sudură, astfel că poate detecta sigur prezenţa acestora. Odată ce programarea a fost realizată, ea rămâne intactă până la iniţierea unui alt proces de învăţare. Schimbările majore de temperatură provocate de sudură sunt contracarate prin compensarea temperaturii.
