DETECŢIA STICLELOR CU CAMERĂ

Ensinger Mineral Heilquellen GmbH foloseşte tehnologia cu cameră de la Banner Engineering pentru identificarea sticlelor

Soluţiile puternice de procesare a imaginii pot deveni rapid complexe şi costisitoare. Cum sistemele de top depăşesc cerinţele din multe aplicaţii, Turck oferă şi soluţii pentru aplicaţii simple din portofoliul de camere ale partenerului său Banner Engineering. Siguranţa şi raportul bun calitate/preţ oferite de sistemul Banner care detectează sticlele incorecte folosind camera P3 şi iluminare LED, l-au impresionat pe producătorul de băuturi Ensinger.

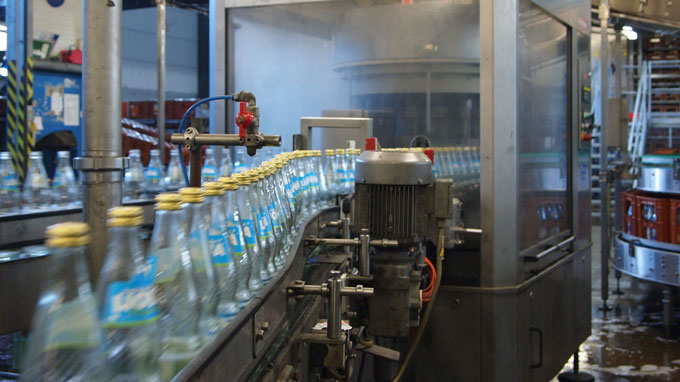

Camera P3 monitorizează 25.000 de sticle pe oră la Ensinger.

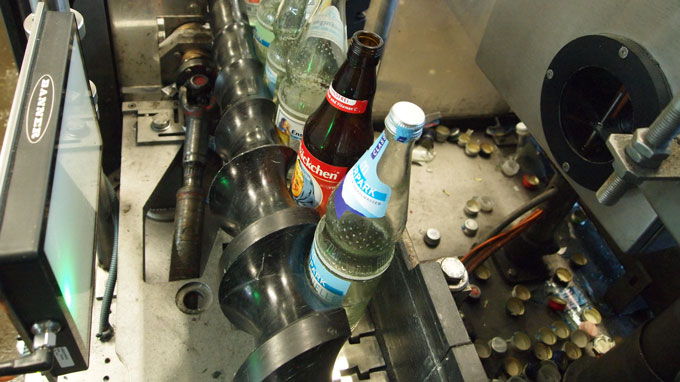

Sticlele greşite sunt îndepărtate imediat

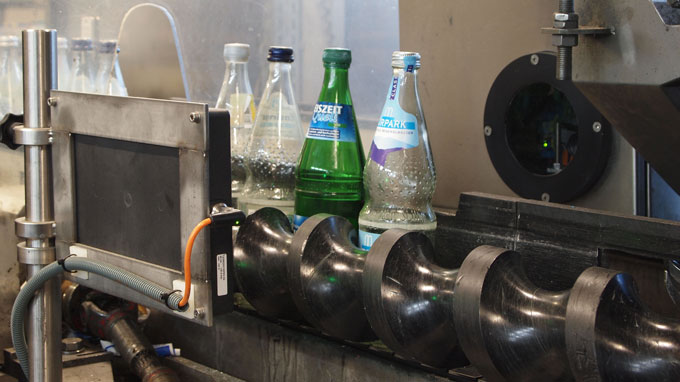

Sursa de lumină infraroşie robustă cu LED-uri cu protecţie IP67 e poziţionată vizavi de cameră
P3-PPROCAM e poziţionată cu procesorul de semnal în carcasă în faţa maşinii de decapsulat

În secţia de îmbuteliere a fabricii Ensinger Mineral-Heilquellen GmbH in Vaihingen/Enz-Ensingen, de lângă Stuttgart, o cameră verifică dacă pe conveier sunt doar sticlele cu modelul corespunzător. Camera monitorizează 25.000 de sticle pe oră. Orice eroare întârzie producţia în mod considerabil.

Soluţia anterioară avea puncte slabe

Camera folosită la Ensinger până în 2010 avea multe puncte slabe, de vreme ce liniile de măsură cu care identificau sticlele au fost corectate. Camera viza o distanţă definită şi o măsura cu două tranziţii lumină-întuneric, caracteristice sticlei. Dacă sticla avea o uşoară abatere în zona de detecţie a camerei, camera o identifica drept greşită, deşi de fapt avea dimensiunile corecte.

Liniile de măsurare ajustate

Faţă de soluţia anterioară, camera de azi prezintă avantaje considerabile. Nu ţinteşte în mod rigid două puncte, ci caută un punct de referinţă definit, îşi ajustează corespunzător liniile de măsurare şi apoi declanşează automat imaginea corectă. Pe lângă semnalul declanşator primit de cameră de la contactul camei sicronizat cu melcul elicoidal de pe conveier, camera declanşează din nou aproape automat. Măsoară diametrul sticlei , folosind distanţa dintre două tranziţii lumină-întuneric. Cele două măsurători sunt suficiente pentru identificarea sticlelor fără echivoc. Acest lucru funcţionează şi dacă sticlele sunt poziţionate uşor deplasate în melcul elicoidal de pe conveier.

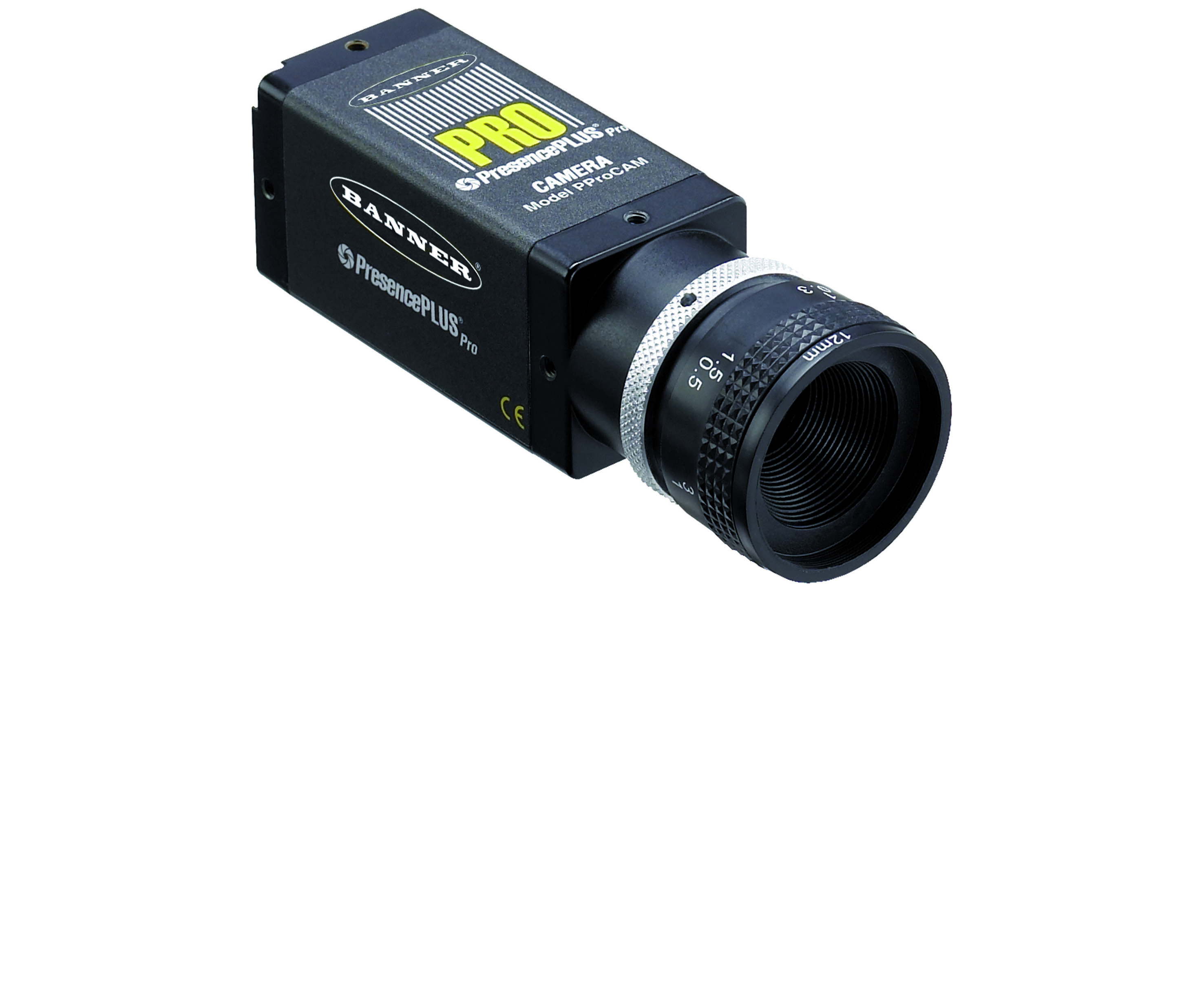

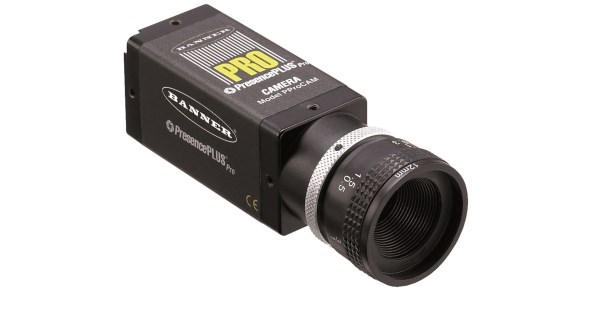

Soluţia prezentă are şi un alt avantaj: Portul Ethernet al camerei îi permite lui Siegfried Winkler să aducă imaginea direct pe PC-ul său. În cazul unui mesaj de eroare, el poate verifica de la birou unde se află problema– sau măcar unde nu este. P3 nu este destinată sarcinilor de identificare foarte complexe. E mai adecvată identificării sigure a sticlelor decât soluţiile mai complexe şi mai costisitoare. Cu o rezoluţie de 640 x 480 pixels şi un senzor CCD 1/3 inch, poate detecta scara de 256 tonuri de gri şi produce 48 de imagini pe secundă.

Camera P3 de la Banner are o carcasă etanşă de metal fabricată special de client pentru aplicaţie. Iluminarea cu led a fundalului, furnizată tot de Turck, se află în spatele sticlelor. Gradul de protecţie IP67 permite ca ledul cu lumină infraroşie să fie montat direct în zona umedă a detecţiei de sticle. Cu o durată de utilizare de 50.000 de ore, nu mai există riscul unui iluminat slab.
