COMUNICAŢIE DE CÂMP CU PROTECŢIE INTRINSECĂ

În Combinatul Chimic Tianjin, stațiile de I/O la distanță excom transmit semnale de măsurare a temperaturii din zona cu risc de explozie în mod fiabil și eficient

Pentru fabricarea clorurii de vinil monomer la Combinatul Chimic Tianjin, semnalele de măsurare a temperaturii trebuie adunate de la 370 de puncte de măsură și transmise la nivelul controlerului. Deoarece cablarea clasică punct-la-punct ar fi fost prea costisitoare și consumatoare de timp, Turck a furnizat o soluție eficientă și confortabilă, sub forma sistemului său excom I/O la distanță cu protecție intrinsecă.

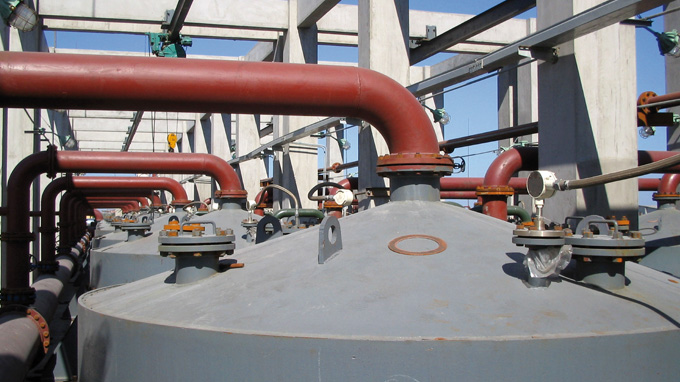

Combinatul Chimic Tianjin a extins capacitatea de producţie cu secția ce produce clorură de vinil monomer

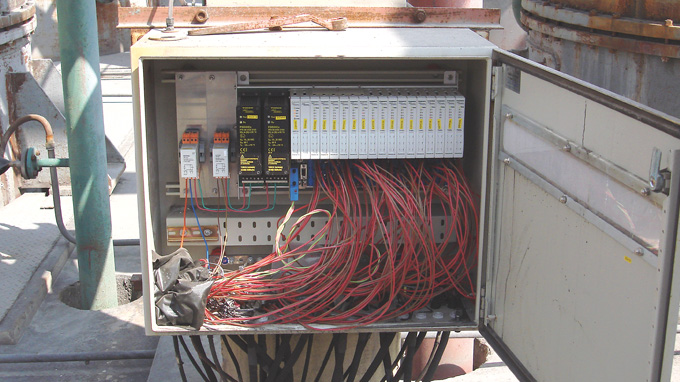

Sistemul I/O la distanţă excom se compune din surse de alimentare, gateway, module I/O şi rack-uri

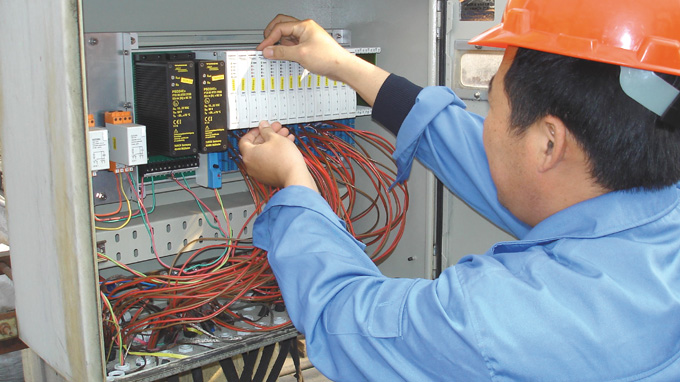

Cele 16 module I/O, inclusiv sursele de alimentare, pot fi înlocuite în timpul funcţionării în zona 1

În 2004, Combinatul Chimic Tianjin şi-a extins capacităţile de producţie cu o nouă fabrică ce produce clorură de vinil monomer (CVM) Producţia necesită permanent temperaturi controlate. O temperatură prea joasă nu ar reduce doar viteza de reacţie a produselor intermediare ci poate distruge şi catalizatorii.

De aceea, Combinatul Chimic Tianjin foloseşte şapte termoelemente de tip E pentru măsurarea temperaturii în fiecare dintre cele 44 de sisteme de transformare în care se adaugă clorură de hidrogen la acetilenă. Un total de 370 de măsurători, în care sunt incluse şi conductele de alimentare, trebuie transmise din zona cu pericol de explozie la nivelul de control al procesului. O sarcină pe care managerii de proiect o pot îndeplini doar, în cazul conectării punct-cu-punct prin tehnologia interfeţei, cu costuri de instalare şi de întreţinere mari.

Funcţionare la 230 V pentru distanţe mari

Cu un total de şase sisteme I/O la distanţă (excom) cu protecţie intrinsecă de la Turck, Combinatul Chimic Tianjin a reuşit să rezolve problema în mod eficient şi sigur. Staţiile excom autorizate în zonele cu pericol de explozie Zonele 1 şi 2 sunt promovate şi vândute în China de filiala Turck (Tianjin) Sensor Co. Ltd. (TTS), oferind operatorilor din Tianjin un avantaj major: Se pot instala şi pot fi alimentate folosind fie 24 Vcc, fie 230 Vca.

Ultimul fapt prezintă un imens avantaj pentru căi lungi de semnal faţă de alte staţii I/O la distanţă, care sunt alimentate exclusiv cu 24 Vcc. În timp ce, în unele cazuri, cabluri cu secţiuni mult mai mari trebuie să compenseze căderile de tensiune care apar din cauza cablurilor semnificativ mai lungi, soluţia I/O excom de la Turck garantează o alimentare stabilă chiar şi cu cabluri de câteva sute de metri. Acest lucru le-a permis proprietarilor Combinatului din Tianjin să facă economii considerabile la instalare.

“Cu excom am reuşit să reducem costurile de cablare cu 40% faţă de planul nostru iniţial” spune Wang Haiwen, angajat în sistemul de management. Excom a fost uşor de utilizat mai ales în cazul unui posibil modul defect. Cele până la 16 module I/O pot fi înlocuite în zona 1 în timpul funcţionării. Astfel, sistemele I/O la distanţă garantează o disponibilitate crescută a Combinatului Chimic Tianjin.

Administrare patrimoniu cu FDT/DTM

Pe lângă o mai mare disponibilitate, înlocuire sub tensiune şi protecţie la explozie, sistemul le permite operatorilor din China să-şi parametrizeze în mod complet dispozitivele de câmp HART prin reţeaua de bus (Profibus-DP), dar şi să administreze şi să diagnosticheze cu ajutorul Field Device Tool (FDT) şi al Device Type Manager (DTM): La fel ca modulele I/O, modulele DTM actualizate permanent oferă o modularitate unică ce reflectă structura flexibilă a întregii staţii I/O la distanţă. Cu modulele DTM, operatorii de la Combinatul Chimic Tianjin pot gestiona datele de diagnoză pentru rack-uri (backplane) la fel de simplu ca datele modulelor I/O folosite sau chiar fiecare canal în parte. Acest lucru permite operatorilor să localizeze mai rapid defecţiunile în câmp şi să reducă timpii morţi costisitori din lanţul de producţie.
