DECONECTARE RAPIDĂ ÎN ZONE PERICULOASE

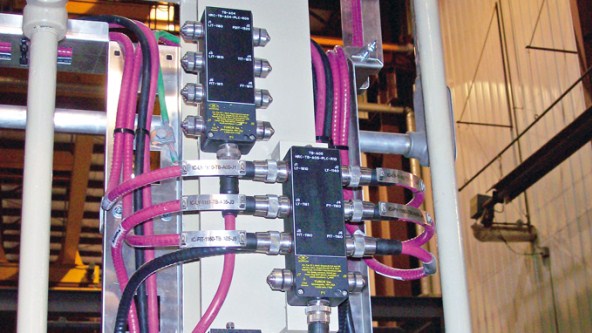

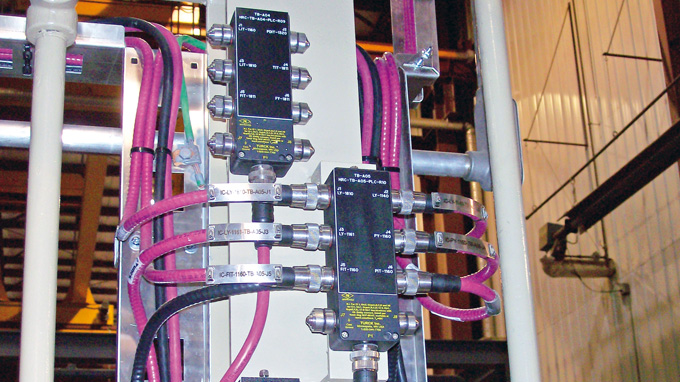

Enerflex a ales cutiile de joncţiuni cu 8 porturi armate cu conectoare 7/8”

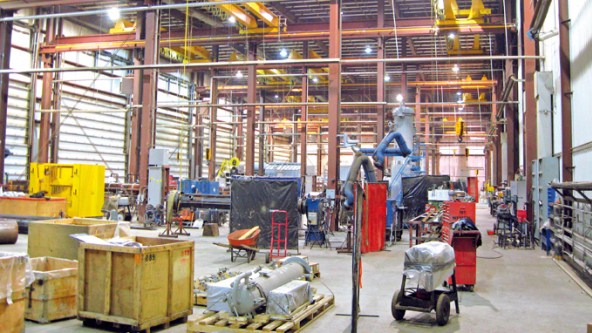

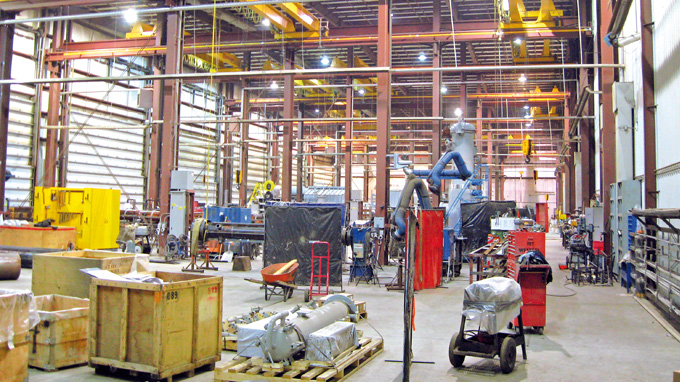

Enerflex, o companie canadiană de petrol şi gaze cu sediul la Calgary, Alberta, are secţii de servicii şi de producţie. Secţia de servicii se ocupă de instrumentaţie şi control, precum şi de servicii mecanice pentru compresoare, iar secţia de producţie oferă servicii de procesare a produselor de petrol şi gaz, de compresie şi de mediu. Compania Enerflex Production and Processing (P&P) e responsabilă cu designul şi construcţia de instalaţii modulare de producţie complete, gata de funcţionare pentru industria petrolului şi gazelor naturale şi industria chimică. Enerflex a reuşit să proiecteze partea mecanică a unei instalaţii astfel încât să încapă într-un container pentru a facilita transportul, cu ajutorul flanşelor şi a suporturilor; în schimb, instrumentaţia a fost întotdeauna o problemă.

Îmbunătăţirea nivelului fizic

Aici Turck a putut fi de folos. Sistemul de conectare rapidă de la Turck este inovator pentru că permite utilizarea unui sistem de conectori robuşti pentru a conecta instrumentele din câmp şi a aduce acele semnale la o cutie de joncţiuni prefabricată. Din cutia de joncţiuni porneşte un cablu integrat multiconductor, trece prin joncţiunile modulelor skid şi ajunge în tabloul electric.

Primul proiect a debutat în 2008, când o companie americană de petrol şi gaze a vrut ca Enerflex P&P să construiască un complex de tratare cu amine pentru procesarea gazelor naturale.

Deconectare rapidă şi I/O la distanţă

Enerflex a decis să folosească sistemul de conexiuni cu deconectare rapidă de la Turck şi sistemul I/O BL20 la distanţă. BL20 e un sistem rentabil şi uşor de configurat pentru soluţiile la distanţă I/O în zone periculoase. Au ales un sistem BL20 I/O cu protocol EtherNet/IP, care are certificare globală pentru Divizia 2/Zona 2.

Designul trebuia să cuprindă un număr mare de semnale şi să reducă amprenta de cablare, dar să menţină 20% capacitate de rezervă specificată de client.
La finalul cablării, programării PLC şi punerii în funcţiune de la fabrica Enerflex, modulul skid a fost desfăcut în componente mai mici, pentru a fi expediat. Prin urmare, cablurile integrate din cutiile de joncţiune au fost deconectate şi rulate pentru transport. La reasamblarea făcută de muncitorii locali în şantier, testarea tuturor semnalelor a fost foarte scurtă deoarece conectoarele codate se potrivesc într-o singură poziţie. Aceste conectoare codate indică faptul că treaba s-a făcut fără greşeli, crescând şi mai mult eficienţa şi reducând cheltuielile cu instalarea.
