Encoder fără uzură pe drage purtătoare

Encoderele QR24 de la Turck permit detecţia fără uzură a rotaţiei pe vinciuri electrice pentru draga de tip aspiraţie-refulare Reimerswaal

Encoderele rotative de pe vinciurile dragei de tip aspiraţie-refulare a companiei Reimerswaal nu rezistau nici un an din cauza stresului extrem la care erau supuse în larg. Compania olandeză eL-Tec, specializată în inginerie electrică, a dezvoltat o soluţie fără uzură pentru detectarea rotaţiei cablului vinciului – cu ajutorul encoderelor inductive QR24 de la Turck.

Encoderul fără contact are o performanţă impresionantă, mai ales datorită designului său robust. Cum conexiunea Profinet este implementată cu sistemului I/O multiprotocol BL20, echipajul de pe vas poate acum să înlocuiască un encoder.

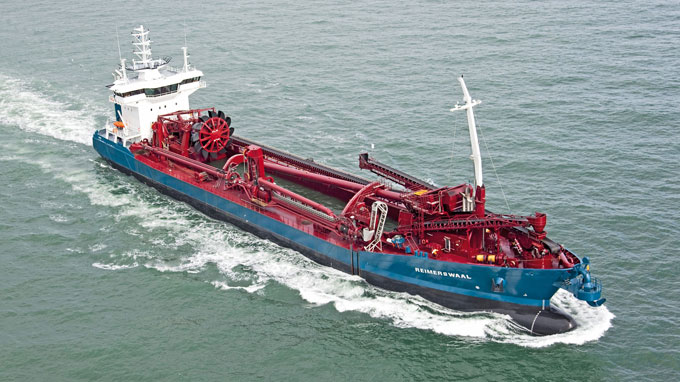

Automatizarea pe o dragă trebuie să fie deosebit de robustă pentru a rezista în condiţii de mediu extreme

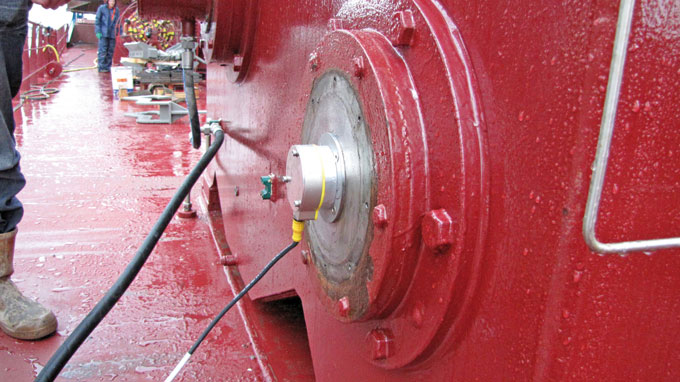

Encoderul QR24 este protejat şi de placa metalică
Sander Lensen şi Dick de Vries (dreapta)

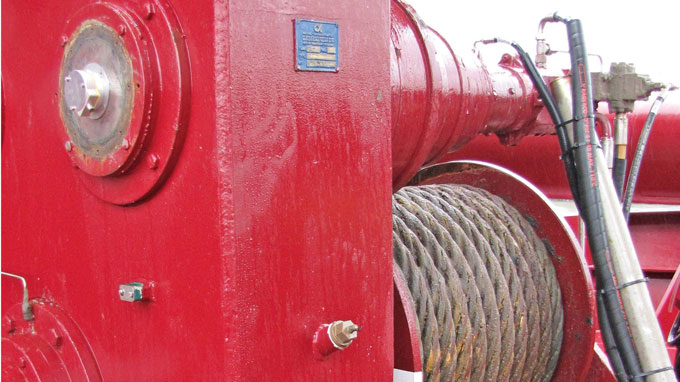

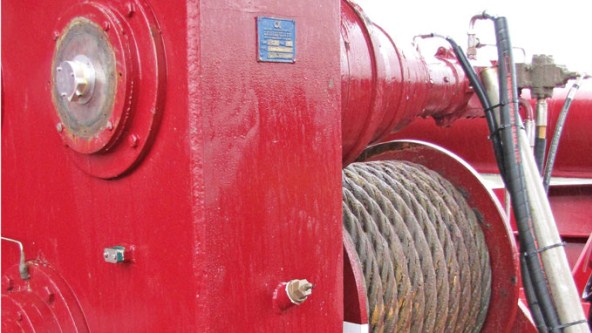

Aceste vinciuri ghidează conducta de aspiraţie; în stânga sus, un encoder detectează rotaţia axului

Draga purtătoare excavează nisip şi pietriş de pe fundul mării şi îl transportă în cală. Una dintre cele mai mari drage de tip aspiraţie-refulare cu sistem de descărcare uscată este Reimerswaal. Dispozitivele electronice de control şi instalaţia de pe vas sunt furnizate de compania olandeză eL-Tec Elektrotechnologie BV.

Conducta centrală de aspiraţie este extinsă şi ghidată de trei cabluri din oţel care sunt strânse şi derulate cu vinciuri electrice. Trei encodere de pe vinciuri detectează derularea şi strângerea cablurilor din oţel ale dragei Reimerswaal. Două alte encodere sunt montate pe vinciurile care ridică şi coboară cei doi stâlpi de ancorare de la prova şi pupa dragei.

Defectarea frecventă a encoderelor magnetice

Înainte, cele cinci vinciuri fuseseră prevăzute cu encodere magnetice cu interfaţă Profinet integrată. Dar encoderele trebuiau înlocuite frecvent din cauza defecţiunilor mecanice. Largul mării e un mediu inospitalier pentru componente electronice.

"Într-un an, s-au stricat patru encodere din cinci" spune Sander Lensen, programator la el-Tec. Lensen ştie ce spune. În timpul reviziei, el şi colegii săi au trebuit să le atribuie o adresă IP noilor encodere şi să programeze dispozitivele.

Fără uzură şi plug-and-play

"Noul encoder trebuia să fie fără uzură şi să permită ca înlocuirea encoderelor să fie realizată de personalul de pe Reimerswaal" conform spuselor lui Dick de Vries, şeful departamentului de service de la el-Tec. "De aceea, am căutat un encoder care să nu aibă nicio legătură mecanică cu axul vinciului şi care să fie etanş permanent. Un singur encoder corespundea acestor cerinţe: cel de la Turck.

Interfaţă Profinet şi ieşire SSI

EL-Tec foloseşte acum versiunea absolută a encoderului fără contact QR24 cu ieşire SSI. Interfaţa Profinet a fost implementată cu un gateway Ethernet din sistemul I/O modular BL20 de la Turck. Encoderul este conectat la gateway printr-un card de intrare SSI. Astfel, soluţia plug-and-play este activată. Echipajul navei putea înlocui uşor encoderul în caz de defectare. Gateway-ul stochează adresa de Profinet, iar noul encoder putea fi pus în funcţiune fără setarea unui parametru suplimentar. Această opţiune nu era posibilă cu un encoder cu interfaţă de Profinet integrată. "Dacă devine o soluţie permanentă, vom folosi QR24 şi la alte proiecte. Până acum, se comportă bine.”
