Modul TBEN-S în maşini de ştanţat şi îndoit pentru tipografii
Beil foloseşte modulele I/O TBEN-S compact pentru Profinet direct pe profiluri de aluminiu de 40 mm în maşini de ştanţat şi îndoit pentru tipografii
Maşinile din industria tipografică sunt interconectate cu birourile de tehnoredactare Plăci, maşini de ştanţat şi îndoit şi maşina de imprimare trebuie puse în reţea şi conectate la sistemul tipografiei. Trebuie conectate şi cititoare de coduri de bare şi monitoare. Soluţiile Ethernet simplifică acest lucru prin utilizarea platformei uzuale TCP/IP. De aceea, şi Beil Registersysteme GmbH foloseşte soluţiile Ethernet pe maşinile sale pentru industria tipografică. Pentru a conecta senzorii şi actuatoarele, într-o tipografie belgiană se folosesc modulele ultracompacte I/O TBEN-S. Cablarea şi integrarea în mediul de control nu ar putea fi mai simplă.

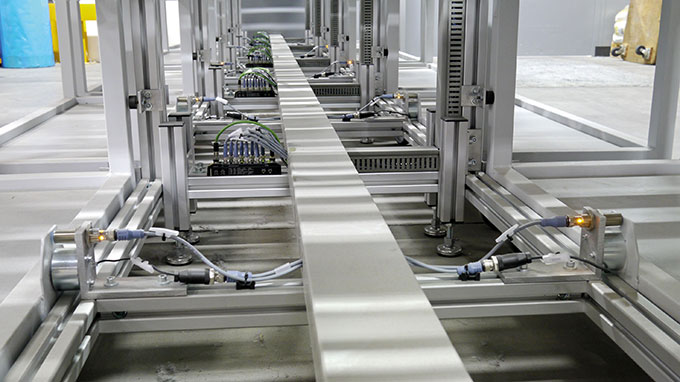

Modulul compact I/O din seria TBEN-S se potriveşte perfect în profilurile de 40 mm din aluminiu

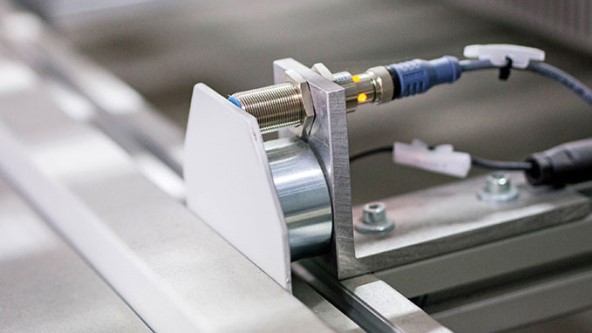

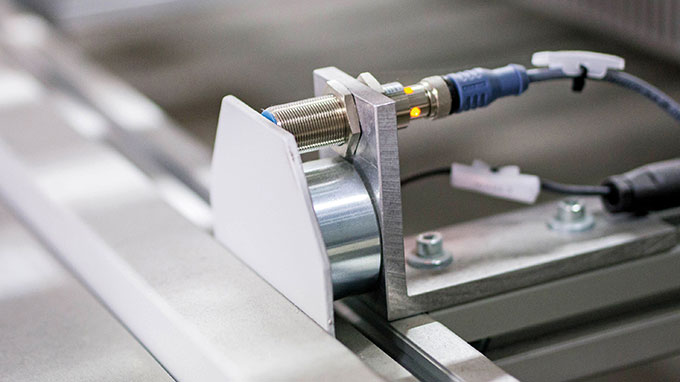

Semnalele de la senzor şi electromagnet sunt conectate direct la TBEN-S pe căruciorul stivuitor

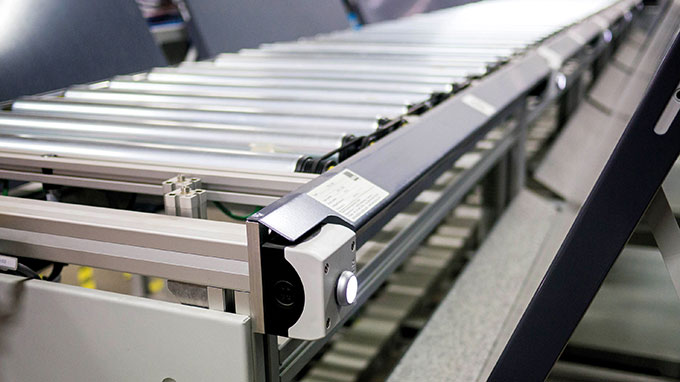

Când butonul e iluminat, căruciorul este gata să aducă

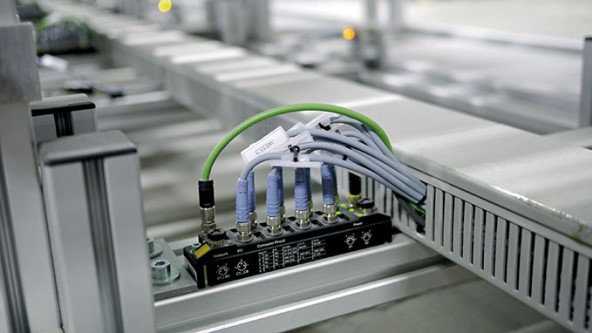

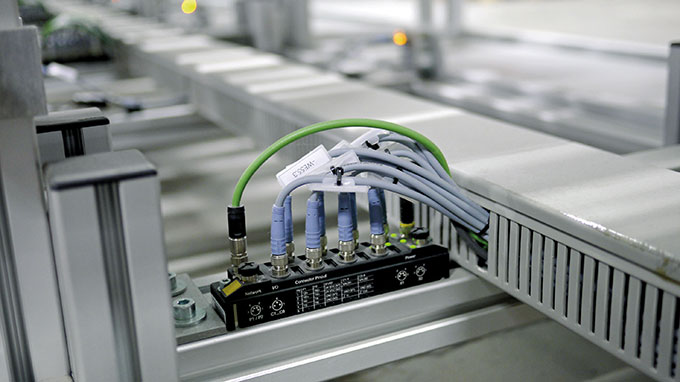

Modulul TBEN-S conectează semnalele de intrare şi ieşire ale senzorilor şi actuatoarelor
''Am vrut să eliminăm tot acest efort şi să-l înlocuim cu o soluţie descentralizată''. (Michael Denk, Beil)
Maşinile de ştanţat şi îndoit, precum şi unitatea de rotire şi stivuitorul destinat unui proces specific în tipărirea decalată, provin frecvent de la Beil Registersysteme GmbH din Abensberg, Bavaria. Compania este una dintre furnizorii mondiali de plăci de ştanţat şi îndoit în toate segmentele industriei tipografice.
Ethernet simplifică transferul de date
Beil a produs o maşină de ştanţat şi îndoit împreună cu o masă rotativă şi un stivuitor pentru o tipografie belgiană de lângă Anvers. Transferul de date între diverse maşini implicate în procesul de tipărire este acum implementat cu Ethernet Industrial şi e considerabil mai uşor şi mai economic de configurat decât fieldbus-urile convenţionale.
După îndoire, plăcile de tipărit sunt identificate de codul Data Matrix şi transportate către căruciorul stivuitor Beil. În fabrica belgiană, plăcile sunt deja ştanţate în maşina CTP (Computer To Plate). Căruciorul stivuitor este echipat cu dispozitive de prindere cu vacuum pentru a aşeza plăcile cu grijă. După ce primeşte între 100 şi 120 de plăci, căruciorul este plin, iar acest lucru e indicat operatorului de un semnal luminos şi unul sonor. Căruciorul poate fi eliberat prin semnalul unui actuator. Concomitent, e tipărit un bilet de control pentru a identifica plăcile de pe cărucior.
Pentru a fixa plăcile de stivuitor se folosesc electromagneţi care pot fi blocaţi sau eliberaţi prin butonul actuatorului. Un senzor inductiv detectează poziţia corectă a căruciorului. Dacă în faţa senzorului se află un cărucior gol, butonul luminos clipeşte, iar căruciorul poate fi blocat iar pentru a fi din nou umplut. Două cărucioare sunt poziţionate opus unui stivuitor pentru a forma un modul; tipografia din Belgia are în total cinci module.
Efort de cablare redus
În locul conectării convenţionale de tip punct-la-punct, Beil a folosit modulele I/O din seria TBEN-S cu protecţie IP67. Modulele Profinet colectează semnale direct de la stivuitor şi le duc la controlerul PC din tabloul de control. Modulele TBEN-S sunt conectate în topologie de tip linie.
Adresă Ethernet şi server web integrat.
Modulele TBEN-S au un design foarte compact şi, datorită lăţimii lor de numai 32 mm, pot fi montate pe profilurile de 40 mm ale cărucioarelor modulului. O caracteristică şi mai interesantă a designului compact este că modulele nu necesită o subreţea cu un cuplor de Profinet suplimentar. Fiecare modul este o staţie Profinet autonomă cu propria adresă de Ethernet. Un server web integrat şi două porturi de Ethernet pentru topologia de tip linie sunt disponibile.
