Soluţii pentru vopsitorii

Un producător de automobile chinez foloseşte staţiile compacte BL, produsele de conectare şi senzorii de proximitate de la Turck în noua sa secţie de vopsit

Procesul de vopsire impune anumite condiţii componentelor de automatizare. Staţiile fieldbus IP67 BL Compact de la Turck, rezistă în toate condiţiile dure de mediu din uzina de automobile a unui producător chinez şi transferă rentabil către controler semnalele digitale ale conveierului cu patine de ghidaj. Produsele de conectare adecvate şi senzorii inductivi de proximitate de la Turck întregesc soluţia robustă.

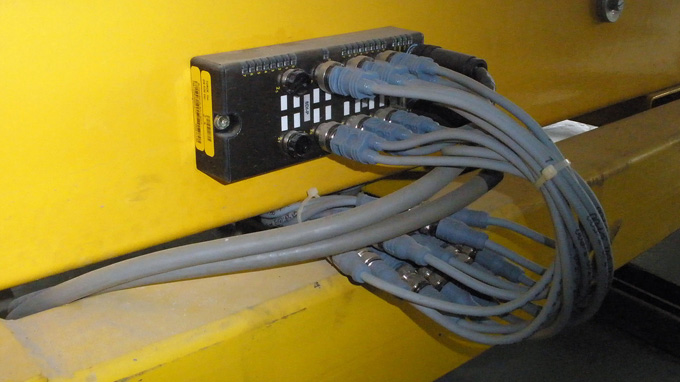

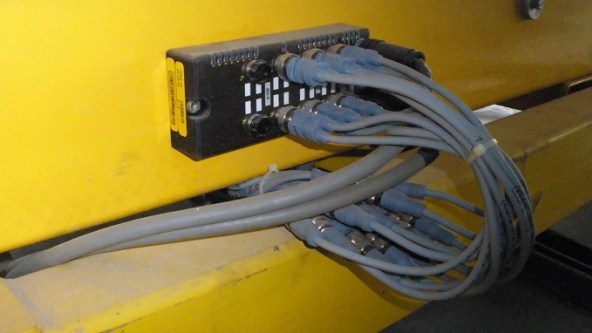

Module BL compact complet încapsulate montate pe suportul din oţel al conveierului cu patine de ghidaj

Condiţii dure în secţia de vopsit

Procesul de vopsite etapizat din industria auto, nivelul ridicat de automatizare din fabrică şi diversele etape ale procesului coordonate în condiţii de mediu extrem de dure prezintă pentru componentele de automatizare şi pentru integrator o provocare aparte. Sarcina principală a proiectului a fost automatizarea sistemului de transport din secţia de vopsit. Se bazează pe un sistem automatizat de conveier cu patine de ghidaj. Controlul autonom şi de siguranţă al patinelor de ghidaj pe şine necesită utilizarea multor puncte de măsurare a poziţiei, semnale transmise de senzor şi semnale de control al motorului.

Normă universală

Specificaţiile clientului includeau aliniamentul şi controlul robotului de vopsit, precum şi integrarea flexibilă a sistemelor de conveiere – plus menţinerea concomitentă a unui nivel constant al eficienţei de producţie în timpul funcţionării la capacitate maximă. Inginerii responsabili au dorit un sistem de automatizare bazat pe un protocol deschis şi care să poată fi implementat cu cabluri standard.

S-a optat pentru DeviceNet. Acest standard fieldbus este un protocol deschis care asigură un nivel de flexibilitate pentru a corespunde optim cerinţelor din secţia de vopsire. Având în vedere suprafaţa secţiei, s-au montat staţii compacte BL de la Turck, care direcţionează toate intrările prin cablul de bus către următoarea staţie I/O şi apoi către master. Modulele compacte BL pentru DeviceNet cu grad de protecţie IP67 sunt fixate pe suportul din oţel al sistemului de transport de-a lungul întregii linii de vopsit – dar şi lângă controlerul motorului care coordonează întregul transport al patinelor de ghidaj.

Clientul foloseşte staţiile compacte BL cu 16 intrări digitale (BL CDN-8M12S-8DI-P) şi versiunea mai mică cu opt intrări digitale (BLCDN-4M12S-8DI-PD). Acestea formează scheletul întregului sistem de bus al liniei de vopsit.

Extrem de robuste

Staţiile compacte sunt complet încapsulate în răşină epoxidică pentru a avea acel design robust şi gradul de protecţie IP69K. Şi performanţa termică a modulelor bloc este impresionantă: Rezistă la temperaturi între -40 şi +70 °C. În ciuda temperaturilor înalte, linia de vopsit nu influenţează modulele. Funcţiile de diagnoză extinse ale staţiilor I/O îi permit clientului să mărească disponibilitatea şi nivelul de siguranţă cerut. Ledurile de pe modul le indică muncitorilor starea intrărilor locale din câmp. Cablurile de joncţiune în Y şi cablurile de bus sunt tot din portofoliul Turck.

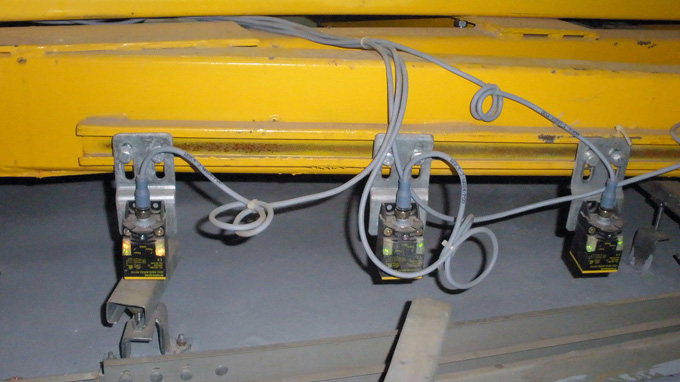

Turck oferă module BL compact pentru semnale analogice, semnale în comutaţie pentru conectarea capetelor de citire/scriere RFID sau alte tipuri de semnale. Staţiile BL compact individuale au fost dotate cu procesoare de semnal pentru a corespunde cerinţelor speciale ale aplicaţiei clientului, pentru a reduce cheltuielile cu staţiile şi cablurile. Sistemul e perfect pentru aplicaţie, e uşor de întreţinut şi include senzori de proximitate din portofoliul Turck, precum şi staţii fieldbus şi produse de conectare.
