GATEWAY-UL BL20 PROGRAMABIL CU CODESYS CONTROLEAZĂ MAŞINA DE PROCESARE IMAGINI

Unitatea PALC de sisteme de procesare a imaginilor de la ISW foloseşte gateway-ul BL20 programabil cu Codesys de la Turck pentru verificarea codurilor Data Matrix şi a textului simplu.

Sistemele avansate de procesare a imaginii produse de compania germană  Industrielle Sensorsysteme Wichmann GmbH (ISW) sunt folosite în toate sectoarele industriale. În maşinile din seria PALC, gateway-ul BL20 programabil cu Codesys de la Turck procesează semnalele diferitor senzori şi dispozitive, funcţionând ca un PLC şi coordonând funcţiile subsistemelor. Programarea simplă şi dimensiunile optime pentru această aplicaţie au fost unii dintre factorii principali în alegerea sistemului BL20.

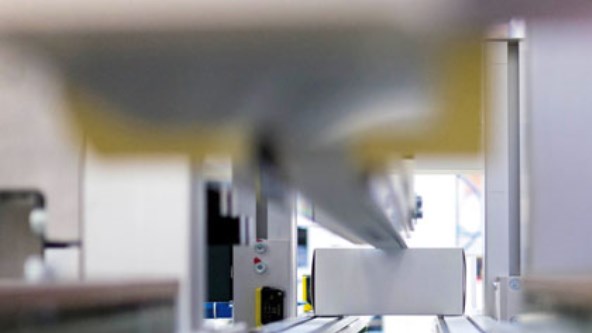

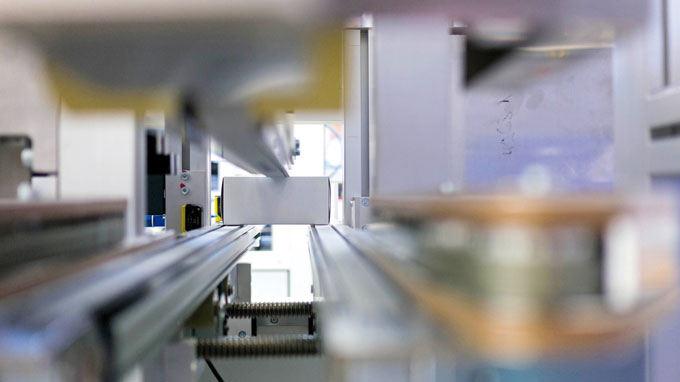

  • Cutiile trec pe conveior pe lângă cameră, care controlează calitatea tipăririi.

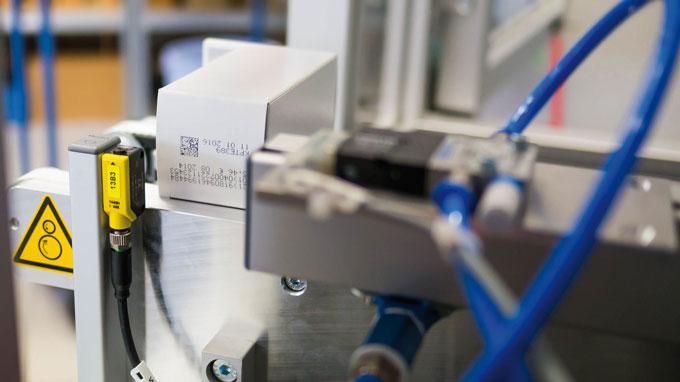

  • Acest senzor fotoelectric din zona de respingere a unităţii PALC ...

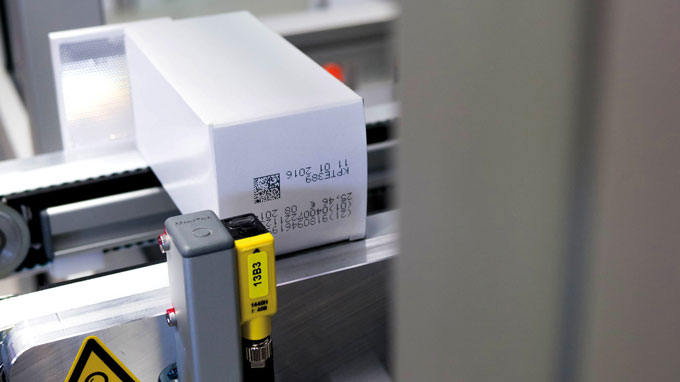

  • ...e folosit pentru a verifica rejectarea

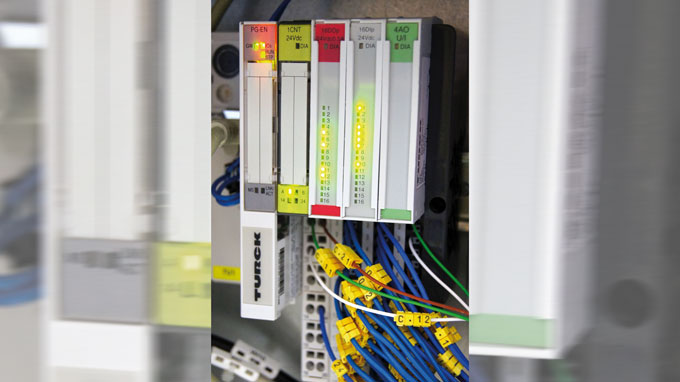

  • ISW a programat controlul întregii unităţi PALC pe gateway-ul BL20 programabil cu Codesys

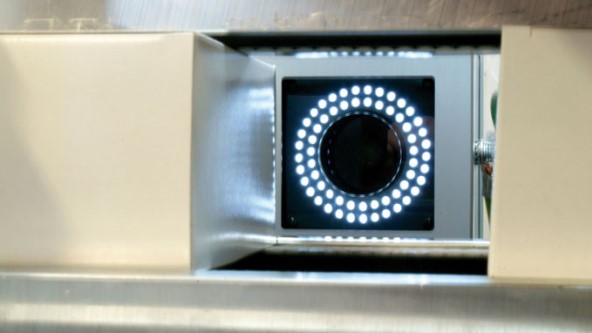

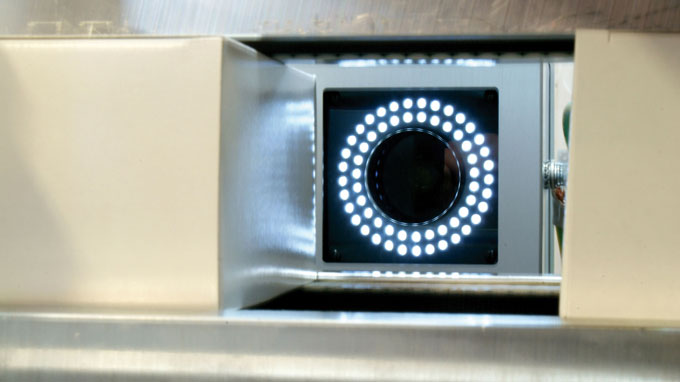

  • Camera controlează calitatea tipăririi.

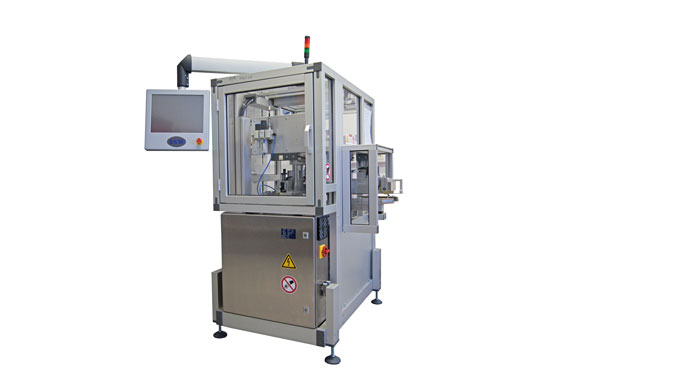

  • Unitatea PALC de la Industrielle Sensorsysteme Wichmann GmbH (ISW)

  • “PLC-ul este centrul sistemului.” Tobias Wichmann, ISW GmbH

Unitatea PALC (Controler de Aglomerare Pachete pe Linie) e folosită îndeosebi în sectorul farmaceutic. În aplicaţia ei standard, maşina marchează o cutie pliată cu un număr de serie unic,  datele specifice produsului şi un cod Data Matrix. Apoi e verificată calitatea tipăririi. Acest lucru este necesar pentru a garanta lizibilitatea la clientul final (ex: în farmacie).

Unitatea PALC e compusă dintr-un conveier care duce cutiile pliate spre o cameră cu sistem de iluminare. Un senzor fotoelectric aflat la intrare declanşează procesele de tipărire şi măsurare. Acesta e combinat cu un alt semnal de la  un encoder rotativ de la motor, care declanşează imprimanta şi camera la momentul potrivit. Camera face verificarea tipăririi pe baza parametrilor programaţi. Dacă tipărirea corespunde valorilor ţintă, o duză de aer comprimat va împinge cutia pliată de pe conveier pe un jgheab pentru rebuturi. Un alt senzor fotoelectric declanşează duza de aer comprimat să  împingă cutiile necorespunzătoare (NOK) de pe conveier în jgheabul pentru rebuturi.

Manevrare uşoară

Ambii senzori fotoelectrici sunt de la Banner Engineering, partenerul Turck pentru soluţii optoelectronice. Simplitatea sistemului constituie şi punctul lui forte: “Nu a trebuit să programăm sistemul sau să facem altceva asemănător. Senzorul fotoelectric este prevăzut cu un reflector pentru a funcţiona ca senzor reflexiv. Aici nu e necesară nicio anulare foreground sau background ,” spune Tobias Wichmann. Senzorul de aer comprimat de la Turck (M12E-VP44X-H1141), aflat în unitatea de mentenanţă a duzei de aer comprimat, monitorizează aerul comprimat prezent conform cerinţelor; în plus, oferă o manevrare uşoară.

Gateway programabil cu Codesys ca PLC

“PLC-ul este centrul sistemului,” spune Wichmann, reprezentantul ISW. În acest caz, gateway-ul programabil BL20 de la Turck realizează funcţia de control. “Toate semnalele vin la PLC şi sunt procesate: semnalele de la IPC, senzori, semnalele declanşatoare, semnalele camerei de inspecţie şi cele ale senzorului de aer comprimat şi altele" continuă Wichmann. “Gateway-ul BL20 programabil cu Codesys de la Turck are dimensiunile perfecte pentru această sarcină. Desigur, şi PLC-urile marilor producători pot îndeplini această sarcină, dar ar fi mai complexe şi mai scumpe în mod inutil. Un alt avantaj a fost faptul că am avut în companie deja experienţa cu Codesys şi ne-am putut programa soluţia rapid cu BL20. Alegerea unui controler potrivit pentru PALC a fost, prin urmare, uşor de făcut.” Comunicaţia între PC-ul industrial şi gateway este implementată prin conexiune Ethernet TCP/IP.
